ize M[mm] |
WLL [t] |
Minimum Tensile Strength[kN] |

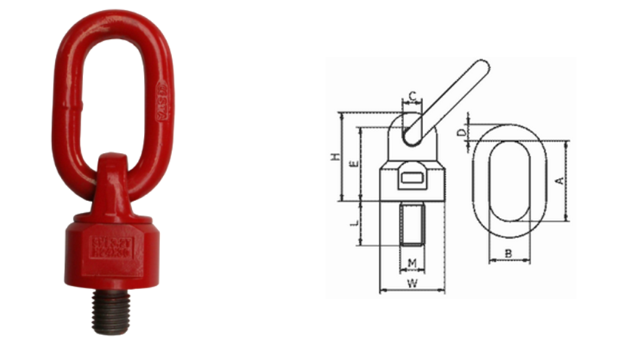

A[mm] |
B[mm] |
C[mm] |
D [mm] |
E[mm] |
L[mm] |
H[mm] |
W[mm] |
Weight[kg/pcs.] |
|
0° |
90° |
|||||||||||
M 8 |
0,6 |
0,3 |
23,5 |
50 |
31 |
16 |
13 |
44 |
13 |
53 |
36,5 |
0,40 |
M 10 |
0,9 |
0,45 |
35,3 |
50 |
31 |
16 |
13 |
44 |
18 |
53 |
36,5 |
0,43 |
M 12 |
1 |
0,5 |
39,2 |
50 |
31 |
16 |
13 |
44 |
18 |
53 |
36,5 |
0,44 |
M 16 |
2 |
1,12 |
78,5 |
50 |
31 |
16 |
13 |
44 |
20 |
53 |
36,5 |
0,46 |
M 20 |
4 |
2 |
157,0 |
72 |
32 |
19 |
16 |
56 |
30 |
69 |
50 |
1,00 |
M 24 |
6,3 |
3,15 |
247,1 |
85 |
38 |
22 |
18 |
66 |
30 |
79 |
57 |
1,45 |
M 30 |
10,6 |
5,3 |
415,8 |
84 |
38 |
23,5 |
20 |
82 |
35 |
98 |
66,5 |
2,20 |
M 30 D |
11,8 |
8 |
462,9 |
114 |
53 |
30 |
21 |
95 |
35 |
110 |
80 |
3,55 |
M 36 |
11,8 |
8 |
462,9 |
113 |
49 |
27 |
22 |
86 |
50 |
108 |
80 |
3,75 |
M 42 |
15 |
10 |
588,4 |
115 |
49 |
28 |
25,5 |
92 |
50 |
108 |
80 |
4,15 |
Method of lifting |
|
|
|
|
|
|
|
|
|
|
|
Numer of leg |
1 |
2 |
3/4 |
2 |
3/4 |
||||||
Angle of inclination |
0° |
90° |
0° |
90° |
0-45° |
45-60° |
0-45° |
45-60° |
asymmetry |
||
SizeM[mm] |
M[Nm] |
WLL [t] |
|||||||||
M 8 |
8 |
0,6 |
0,3 |
1,2 |
0,6 |
0,42 |
0,3 |
0,63 |
0,45 |
0,3 |
0,3 |
M 10 |
16 |
0,9 |
0,45 |
1,8 |
0,9 |
0,63 |
0,45 |
0,945 |
0,675 |
0,45 |
0,45 |
M 12 |
28 |
1,0 |
0,5 |
2,0 |
1,0 |
0,75 |
0,5 |
1,1 |
0,45 |
0,5 |
0,5 |
M 16 |
70 |
2,0 |
1,12 |
4,0 |
2,0 |
1,5 |
1,12 |
2,3 |
1,6 |
1,12 |
1,12 |
M 20 |
135 |
4,0 |
2,0 |
8,0 |
4,0 |
2,8 |
2,0 |
4,0 |
3,0 |
2,0 |
2,0 |
M 24 |
230 |
6,3 |
3,15 |
12,6 |
6,3 |
4,25 |
3,15 |
6,3 |
4,75 |
3,15 |
3,15 |
M 30 |
465 |
10,6 |
5,3 |
21,2 |
10,6 |
7,1 |
5,3 |
11,2 |
8,0 |
5,3 |
5,3 |
M 36 |
814 |
11,8 |
8,0 |
23,6 |
16,0 |
11,2 |
8,0 |
16,8 |
12,0 |
8,0 |
8,0 |
M 42 |
1304 |
15,0 |
10 |
30,0 |
20,0 |
14,0 |
10 |
21,2 |
15,0 |
10 |
10 |
